在烈日與暴雨交織的8月里，華潤置地東安湖體育公園依然只有白天與黑夜的快速切換。用一年多時間的激情與汗水筑起的鋼筋混凝土“骨架”，在反復的推敲、對比、嘗試、磨合中，終于完成“穿衣戴帽”。從空中俯瞰，懸浮于主體育場屋面的古蜀“太陽神鳥”通過玻璃的明暗對比清晰可見。走進“一場三館”，簡潔大氣的鋁格柵線條，科幻時尚的閃銀色表皮，逼真的正圓形“飛碟”，經過風雨的滌蕩，顯得熠熠生輝。
作為2021年成都大運會主場館，華潤置地東安湖體育公園承載著助力成都登上世界舞臺的重要任務。未來，她也將以極富地域性、昭示性的建筑特色，在一路向東、全長140多公里的城市新主軸上，展現成都全面貫徹新發展理念的公園城市形象。
對于一棟建筑來說，外立面不僅是建筑理念的直接表達，更是影響外部環境的關鍵要素。面對東安湖體育公園23個月的緊張工期，華潤置地采用“一個模特，多套衣服”的工作方法，一方面實施主體搶工；另一方面精心策劃外立面打造，根據白天與夜間的光照環境不斷驗證設計方案和實施效果，將現代的科技感與文化的地域性融入建筑造型，打造東安湖片區具有示范引領作用的文化地標。
當“飛碟”遇上“神鳥”
承擔大運會開閉幕式的4萬座甲級主體育場建筑面積約12萬平米，是全國為數不多的由本土設計師原創設計的正圓形建筑作品，由頂部玻璃屋面及內側吊頂膜、肩部銀色鋁板、立面弧形銀色格柵組成正圓形“飛碟”造形。

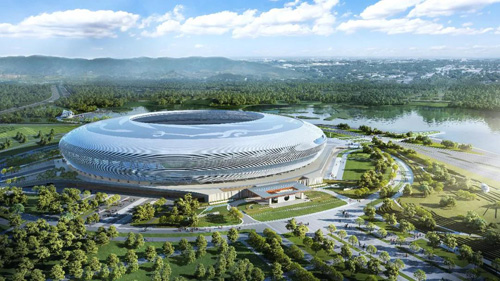

▲體育場效果圖
為了突顯巴蜀特色，華潤置地聯合設計團隊結合建筑造型反復考量，最終鎖定出土于四川金沙遺址的“太陽神鳥”。這片手掌大小的金飾整體呈圓形，分內外兩層，采用鏤空形式。外層由四只首尾相連的飛鳥構成，朝逆時針方向飛行。被這四只飛鳥環繞的，是12條弧形齒狀芒飾，像是順時針旋轉著的太陽�！疤柹聒B”產生于3000年前商周時期，極有可能是古蜀王舉行盛大祭祀典禮遺存下來的寶物。“神鳥繞日”的意象表達了中華先民向往太陽、崇尚光明的飛天夢想，極具文化內涵。
考慮到同為正圓形鏤空形式，項目團隊大膽設想，決定將0.01平方米大小的“太陽神鳥”金飾放大270萬倍，作為主體育場屋面。為最大程度還原神鳥圖案，綜合考慮場館的采光、結構、功能等需求，項目團隊以透光率最佳的超白玻為載體，通過獨特彩釉技術形成不同透明度的明暗分區來呈現圖案。整個圖案由12540塊玻璃拼裝組成，寬約46米，總面積約27000平米，是目前世界上面積最大的“太陽神鳥”。
為了使場內觀眾在觀看比賽的同時也能欣賞到“太陽神鳥”，項目在主體育場鋼結構下緣設置了一層吊頂膜。吊頂膜為進口聚酯纖維織物膜，透光率為41%，通過深入纖維內部的不同色素呈現“太陽神鳥”。此外，它還具有吸聲功能，在滿足裝飾性效果的同時，實現大型賽會對良好聲學環境的要求。
除了巧妙融入“太陽神鳥”外，如何通過建筑表皮實現“飛碟”造型的現代感、科幻感、時尚感，也是項目面臨的關鍵性難題。自屋面玻璃而下，主體育場采用約20000平米銀色鋁板、2000平米玻璃眼、63道立面鋁格柵來打造“飛碟”的神秘效果。立面格柵采用高反射性銀色鋁合金材料，借助自然光、環境光塑造明亮通透的建筑形象。格柵外密內疏，從外向內看格柵透率為15%，保障了建筑的完整性、私密性；從內向外看透率為50%，使場內視野開闊，可遙看城市CAZ中心及龍泉山脈。
金屬“動”起來，建筑如舞臺
“三館”包括1.8萬座多功能體育館、3000固定座席游泳跳水館、小球館，分別承擔大運會體操比賽、游泳比賽及體操訓練的功能。三棟建筑線條簡潔，設計統一，通過一個大平臺有機相聯。
“三館”外立面由主體幕墻龍骨、背襯鋁板、外層玻璃及金屬格柵組成。金屬格柵采用氟碳噴涂工藝，能夠抗酸雨腐蝕、抗紫外線、抗裂。同時，通過精確的扭轉定位，原本厚重的金屬格柵有了輕盈動感的效果，如緩緩拉開的百葉窗，引人忍不住停下來駐足觀看。
如果說扭轉拉開的百葉窗是舞臺大幕，那么透過玻璃，“三館”內部功能便如上演的劇目般，在若隱若現中體現出建筑的豐富層次感。多功能體育館的20部“旋風樓梯”從平臺直通屋頂，不僅具有疏散作用，還以盤旋而上的動感造型呼應外部格柵，將城市的現代活力及大運會的青春風采詮釋得淋漓盡致。
百萬燈珠，璀璨大運
由于大運會開幕式計劃在夜間舉辦，“一場三館”泛光照明作為體現建筑效果的“秘密武器”，顯得尤為重要。項目團隊在主體育場，立面格柵、玻璃眼處設置了上萬米LED軟性燈帶、130余萬顆燈珠，既可打造流星的速度，營造“飛碟”運行的效果；又可通過橫向之間的漫射燈增加建筑在夜間的靈動性，營造休憩的公園氛圍。
在屋面玻璃及吊頂膜間，主體育場設置了LED洗墻燈，共90萬余顆燈珠。一方面，利用屋面圖案及非圖案區域的透光率不同，主體育場在夜間也能呈現“太陽神鳥”圖案；并且利用彩色燈光模式，在非圖案區域呈現金色效果，最大程度還原“太陽神鳥”金飾的歷史感、神圣感。同時，內側吊頂膜也將打造成為發光頂棚，利用吊頂膜色差呈現“太陽神鳥”。
“三館”泛光照明包括可調節式泛光燈、屋面明裝泛光燈、屋面可彎曲LED軟性燈帶、扶手欄桿可彎曲LED軟性燈帶及多功能體育館室外樓梯踢腳燈，約54萬顆燈珠。在夜間，外立面端部封閉百葉受光面完整，增加建筑的整體感，突顯簡潔大氣的形態。中央?yún)^(qū)域開敞百葉使室內燈光效果以內光外透的方式呈現，展現豐富的層次感。
樣板先行，品質保障
為了論證整體方案效果，確保建設品質，華潤置地項目團隊借鑒自身商業綜合體項目通常采用的設計“大樣”方法，結合泛光照明設計，提前對一場三館外立面進行了耗資數百萬元的1:1實體打樣。省市區各級領導多次赴現場觀樣指導，推動方案不斷優化、快速推進。四川省委
書記彭清華現場調研時強調，以亮銀色立面突顯“飛碟”效果，彰顯時尚、現代的城市精神；成都市委書記范銳平強調，要結合燈光真實還原設計效果。華潤置地多次組織全國專家觀樣，最終結合專家意見選擇玻璃屋頂、吊頂膜、肩部鋁板及立面格柵材質。市住建局組織召開玻璃屋頂、幕墻及金屬屋面、泛光照明專家評審會，最終審核通過方案。
智慧建造，挑戰極限
由于主體育場屋頂為圓弧形，每塊玻璃都不是常規矩形，需由人工磨邊而成。同時，屋面的弧度對玻璃安全性提出了更高要求，因此在超白玻的基礎上，所有玻璃還需經過半鋼化、夾膠等多次加工處理，確保安全可靠、經久耐用。所有玻璃及吊頂膜實施“六大同一”的加工生產要求，即同一原料、同一工廠、同一生產線、同一溫度控制及同一批工人，確保“太陽神鳥”圖案色彩均勻一致，并且顏色經久不衰。
為此，華潤置地精選幕墻屋面實施單位，聯合施工方，利用BIM技術結合三維掃描儀、放線機器人、智慧二維碼等智慧建造技術，批量生成龍骨的加工圖、安裝定位圖，對上萬塊玻璃、上萬根格柵實施參數化設計下單、精確編號，確保完美拼出太陽神鳥圖案，正圓形立面曲線完美過度。
自進場以來，“一場三館”幕墻作業均實施“兩班倒”工作制度，過程中人停設備不停，迅速掀起熱火朝天、大干快上的建設高潮。秉持高站位高標準服務大運的宗旨，項目上下在疫情、天氣及交叉作業帶來的不確定因素中打起了攻堅戰，確保8月18日大運會倒計時一周年之際呈現外立面。主體育場單日玻璃安裝量最高達1000余塊、超2000平米；安裝格柵長度達50余公里，可繞成都三環路一圈�！叭^”實行現場激勵制度，創下班組4人單日完成立柱42條、橫梁300條、格柵88條的建設記錄，比原計劃快了整整一倍。
乘風破浪，未來可期。伴隨“一場三館”外立面的呈現，華潤置地東安湖體育公園接下來將投入到機電、精裝修、泛光照明等專業的大面積實施中。預計今年10月泛光照明實現亮燈；年底建筑形態呈現。這座世界一流體育場館，正以日新月異的速度，變成成都人民心中期待的樣子。
