真窗格
真窗格(True Divided Lites)是一種包含分開的玻璃及分隔構件的玻璃系統,如 圖8-32 所示。

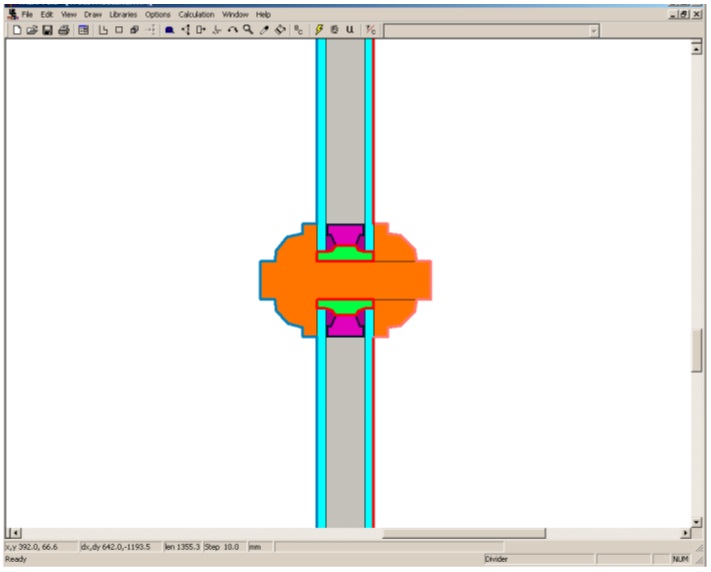

圖 8-32:THERM中的真窗格模型
在 THERM 中:
對于本例,比較容易的做法是先畫出代表分隔構件的多邊形,再導入玻璃系統,具體步驟如下:
、 設置 Cross Section Type(截面類型)為 Vertical Divider(豎直窗格)。
、 繪制代表分隔構件的多邊形,如 圖8-33。

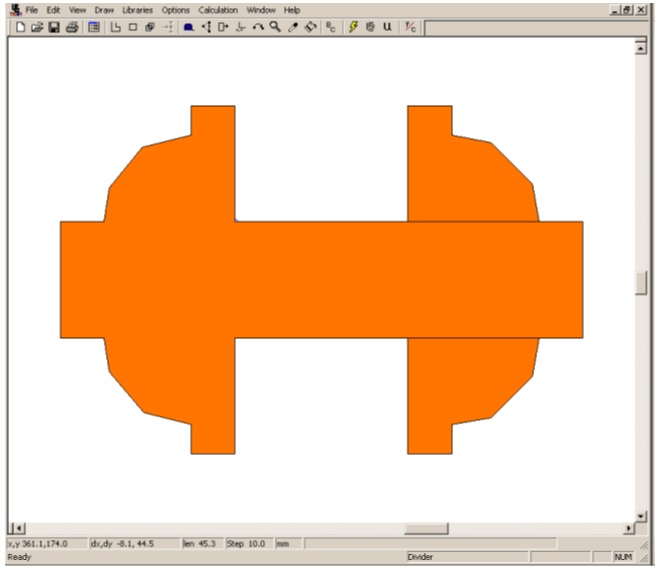

圖 8-33:在THERM中, 先繪制代表分隔構件的多邊形, 再導入玻璃系統
、 分隔構件繪制完成后,導入第一個玻璃系統,具體步驟和設置如下:
將 Locator(定位點)設置在恰當?shù)奈恢。對于本?Locator(定位點)位于分隔構件上半部分的底部上方 3.175 mm 處。
Orientation(朝向):Up
CR Cavity height(抗結露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(視線與玻璃底部之間的距離):分隔構件的高度,9.525 mm。
Spacer height(間隔條高度):間隔條的高度,9.525 mm。
Edge of Glass Dimension(玻璃邊緣尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系統高度):150 mm(6.0英寸)
Sightline to shade edge(視線到遮陽邊部):0(遮陽系統沒有建模)
Gap Properties(空腔屬性):勾選Default(默認)
Draw spacer(繪制間隔條):不勾選

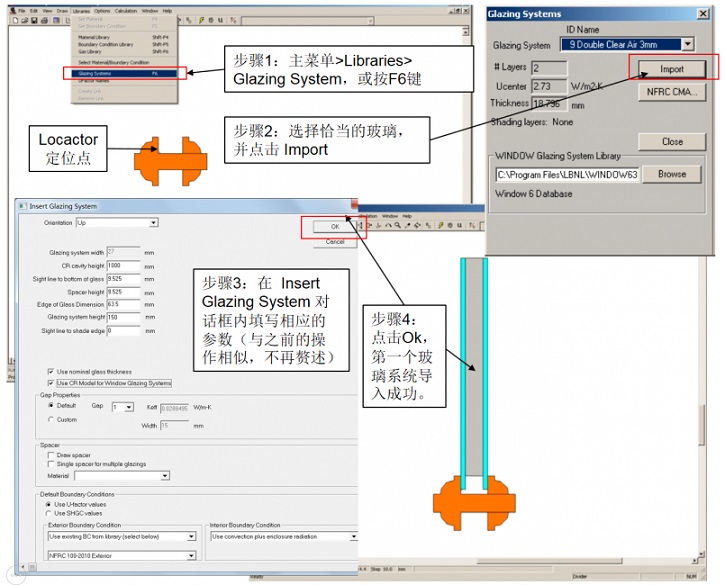

圖 8-34:導入第一個玻璃系統, 方向朝上
、 在第一個玻璃系統的下方,導入第二個玻璃系統,注意 Locator(定位點)的位置需要重新設置,并在彈出的對話框內選擇 Add as additional glazing system(添加作為額外的玻璃系統),具體設置如下:
將 Locator(定位點)設置在恰當?shù)奈恢。對于本?Locator(定位點)位于分隔構件下半部分頂部的下方 3.175 mm 處。
Orientation(朝向):Down
CR Cavity height(抗結露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(視線與玻璃底部之間的距離):分隔構件的高度,9.525 mm。
Spacer height(間隔條高度):間隔條的高度,9.525 mm。
Edge of Glass Dimension(玻璃邊緣尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系統高度):150 mm(6.0英寸)
Sightline to shade edge(視線到遮陽邊部):0(遮陽系統沒有建模)
Gap Properties(空腔屬性):勾選Default(默認)
Draw spacer(繪制間隔條):不勾選

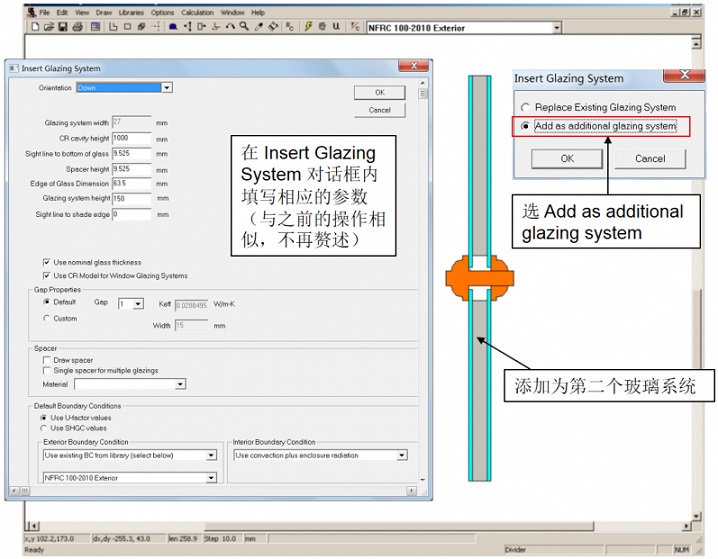

圖 8-35:導入第二個玻璃系統, 方向朝下
⑤ 添加恰當?shù)拈g隔條、密封膠、干燥劑和框架空腔填充材料。

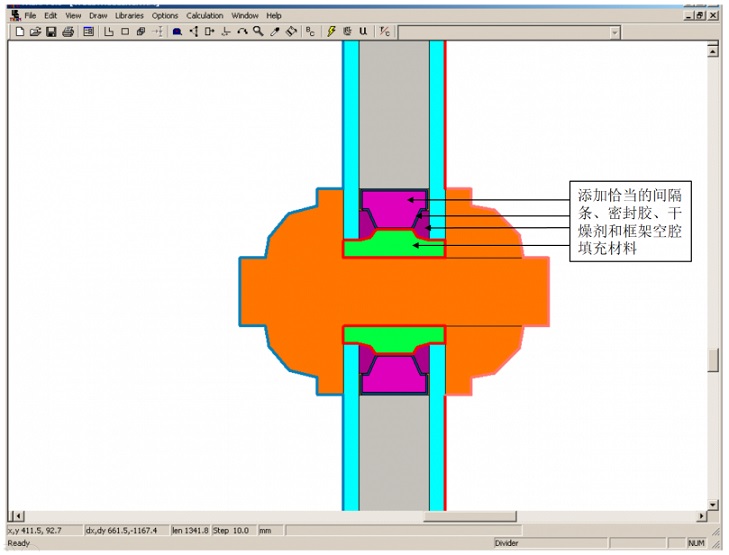

圖 8-36:添加真窗格模型中的所有其它構件
、 定義邊界條件,Radiation Model(輻射模式)設為 AutoEnclosure(自動封閉)。

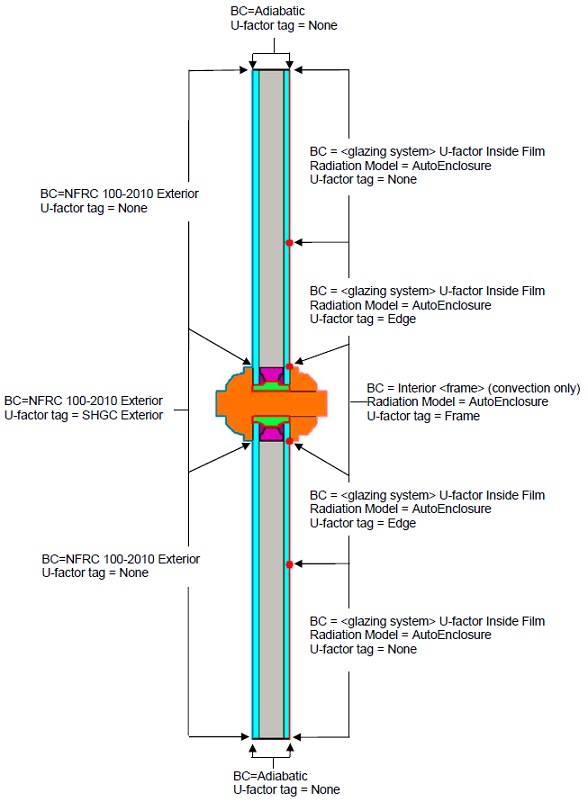

圖 8-37:分配邊界條件及U值標簽
、 計算結果。

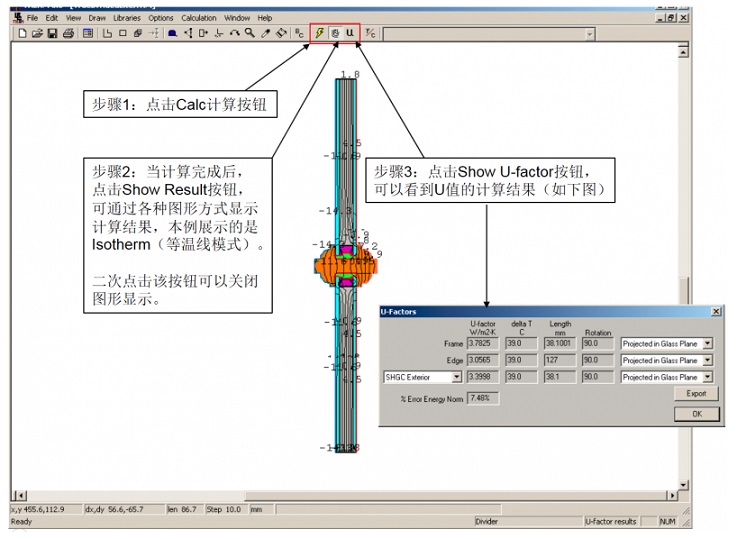

圖 8-38:計算并查看結果
、 保存 THM 文件:主菜單 → File → Save As…
、 將包含計算結果的 THM 文件導入 WINDOW Divider Library(窗格庫),如 圖8-17 所示。有關導入THERM 文件的更多信息,請參閱《WINDOW 用戶手冊》的“第4.7.3節:導入 THERM 文件”。

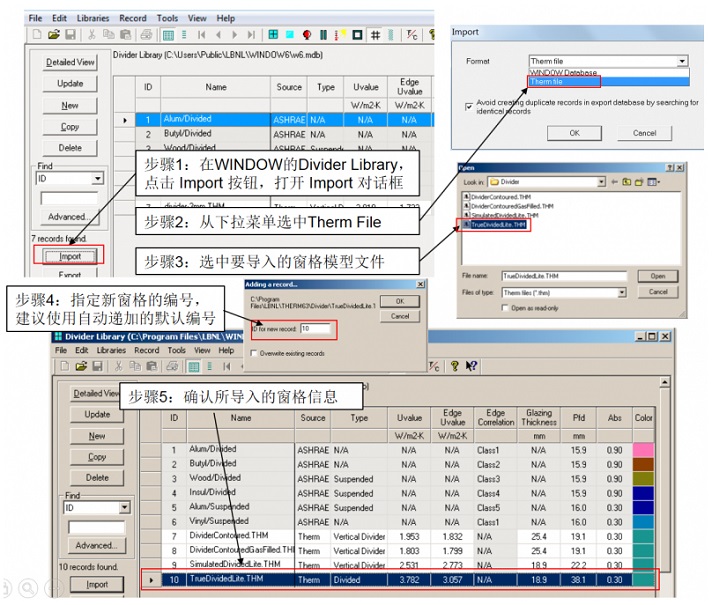

圖 8-39:將THM文件導入 WINDOW Divider Library
、 在 WINDOW 主界面使用新導入的窗格計算整體產品的性能參數。
8.3.4. 門格條
門玻璃格條建模時,可以使用 NFRC 默認的格條。格條的默認形狀是 H形,格條的默認材質是黃銅,導熱系數和發射率參照《NFRC 101》的“附錄 B”。格條的 DXF 文件可以從 NFRC 的官網下載。

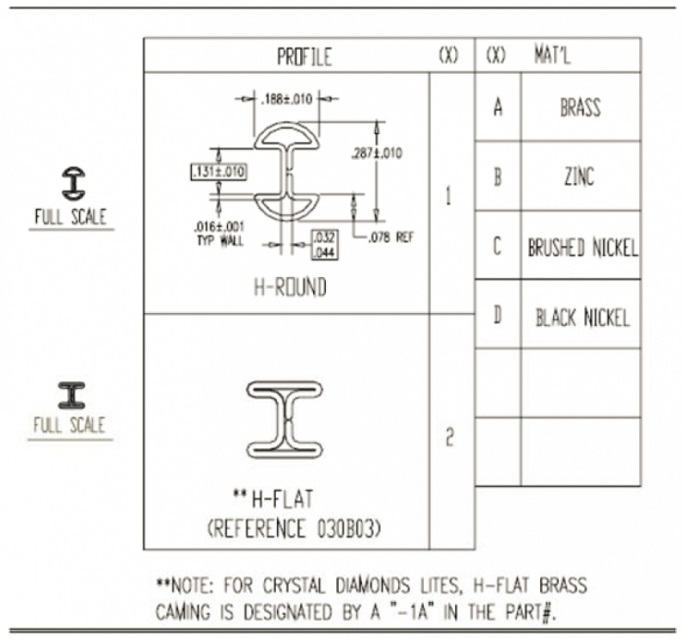

圖 8-40:標準化的門格條圖紙
在 第6章 介紹的框架空腔與玻璃空腔的 Link(鏈接) 規則中,兩片玻璃之間的裝飾性門格條是一個例外。只有當門格條的外表面與玻璃系統的內表面之間的距離小于或等于 3 mm 時,才需要建模。對于異形的門格條,也作了一個簡化的假設,即 5 mm 規則 是不適用的,門格條邊緣和玻璃之間的空腔按照框架空腔建模,該空腔的邊界延伸到窗格組件的頂部和底部,有關詳細描述,請參閱下面的示例。
在 THERM 中:
在本例中,使用了三玻雙中空玻璃,其中的中間片玻璃帶有門格條。對于這種情況,比較容易得的建模方法是先繪制代表門隔條的多邊形,再導入玻璃系統。
、 設置 Cross Section Type(截面類型)為 Vertical Divider(豎直窗格)。
、 繪制代表門格條的多邊形。
、 插入第一個玻璃系統(三玻兩腔的中空玻璃),設置如下:
Orientation(朝向):Up
CR Cavity height(抗結露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(視線與玻璃底部之間的距離):0
Spacer height(間隔條高度):0
Edge of Glass Dimension(玻璃邊緣尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系統高度):150 mm(6.0英寸)
Sightline to shade edge(視線到遮陽邊部):0(遮陽系統沒有建模)
Gap Properties(空腔屬性):勾選Default(默認)
Draw spacer(繪制間隔條):不勾選
圖 8-41:繪制代表門格條的多邊形, 然后導入第一個玻璃系統
④ 在第一個玻璃系統的下方,導入第二個玻璃系統,需要重新設置Locator(定位點),而且注意在彈出的對話框內選擇 Add as additional glazing system(添加作為額外的玻璃系統),具體設置如下:
Orientation(朝向):Down
CR Cavity height(抗結露空腔高度):1000 mm(39英寸)
Sightline to bottom of glass(視線與玻璃底部之間的距離):0
Spacer height(間隔條高度):0
Edge of Glass Dimension(玻璃邊緣尺寸):63.5 mm(2.5英寸)
Glazing System Height(玻璃系統高度):150 mm(6.0英寸)
Sightline to shade edge(視線到遮陽邊部):0(遮陽系統沒有建模)
Gap Properties(空腔屬性):勾選Default(默認)
Draw spacer(繪制間隔條):不勾選
圖 8-42:導入第二個玻璃系統
、 鼠標移至主菜單 → Options,點擊 Preferences,進入 Drawing Options 頁面,勾選 Allow editing of IG polygons,這樣就可以拖動玻璃系統上的點,改變其幾何外形。
⑥ 點擊工具欄 快捷圖標 → 分別拖動兩個玻璃系統的中間片玻璃的端點,使其與門格條的端點重合,如 圖8-43 所示。

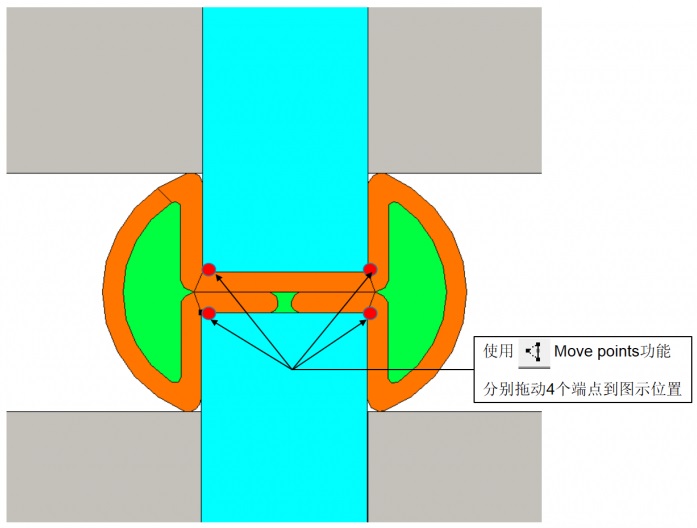

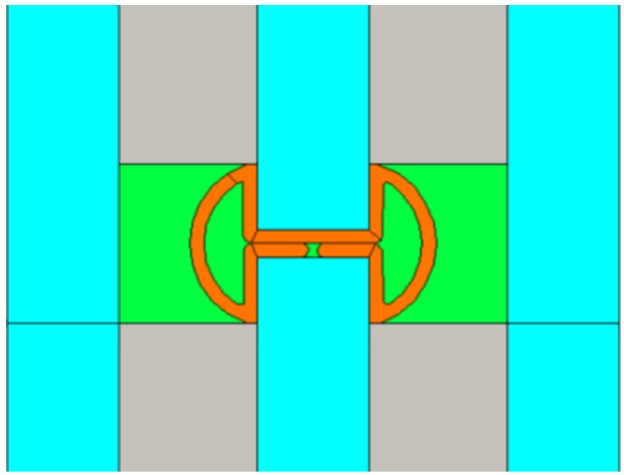

圖 8-43:分別將上下兩個玻璃系統的中間片玻璃的端點拖動到圖示位置
、 點擊工具欄 快捷圖標 → 拖動兩個玻璃系統中任意一個玻璃系統的內外兩片玻璃,與另一個玻璃系統的內外片玻璃邊部重合,使整個中空玻璃封閉起來。如 圖8-44 所示。

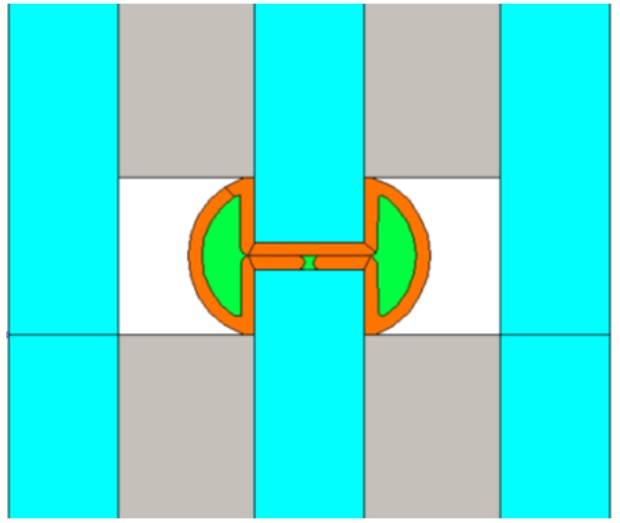

圖 8-44:拖動兩個玻璃系統中任意一個玻璃系統的內外兩片玻璃, 使整個中空玻璃封閉
、 如果中空玻璃的空腔填充的是空氣,先使用 Frame Cavity NFRC 100 填充空腔,再正常分配邊界條件。如果中空玻璃的空腔填充的是混合氣體,則按照與 第8.3.1.3節 相似的步驟進行操作。

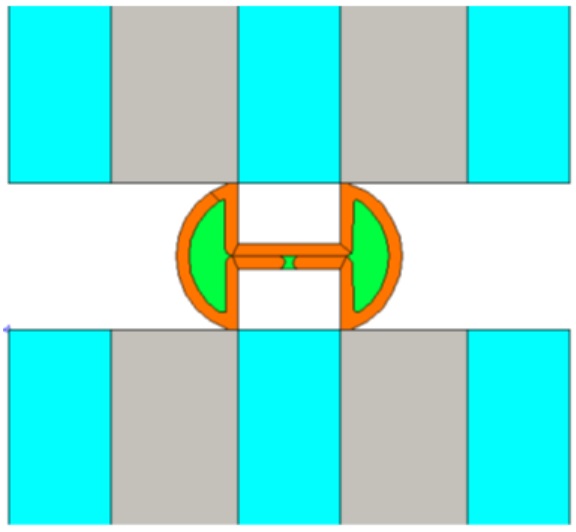

圖 8-45:使用Frame Cavity NFRC 100填充門格條周圍和內部的空腔
